פיגום אקרו: שימוש נכון בתמיכת תקרות

פיגום אקרו הוא אחד הפתרונות הנפוצים ביותר לתמיכת תקרות ביציקות בטון, והשימוש הנכון בו הוא ההבדל בין תקרה יציבה לבין סיכון אמיתי לכשל נקודתי במהלך היציקה.
תמיכה נכונה דורשת חישוב מרווחים בין העמודים, בדיקת עומס מרבי לכל יחידה, והתאמה לגובה התקרה ולסוג התבנית שמונחת מתחתיה.
אנחנו בקבוצת סמן ציוד בנייה, מהחברות המובילות בישראל בתחום הפיגום התקני, מספקים מגדלי אקרו עם תקן ישראלי לצד תבניות יציקה ורגלי תמיכה לבנייה, כך שכל שלב בעבודת התקרה מכוסה בציוד מתאים אחד.
הציוד מגיע עם אחריות של עד 10 שנים ושירות בפריסה ארצית, כך שגם פרויקטים במרחק מקבלים מענה בזמן שתוכנן מראש.
מי שמתכנן יציקת תקרה בקרוב מוזמן ליצור קשר עם הצוות שלנו לבדיקת הציוד המתאים לפרויקט.

מהו פיגום אקרו ומתי משתמשים בו לתמיכת תקרות?

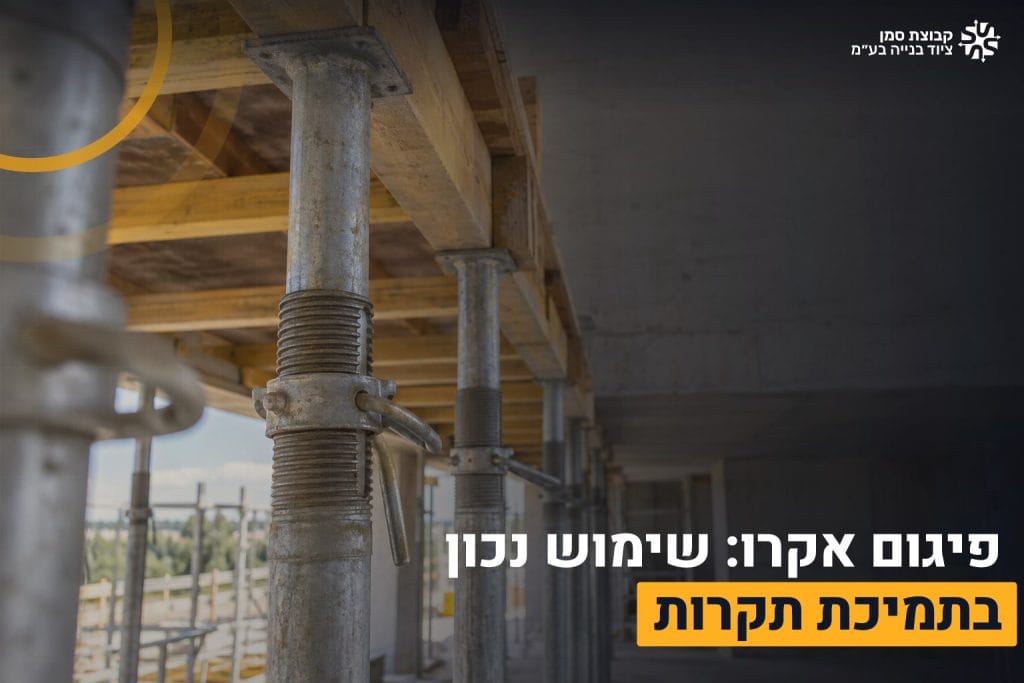

פיגום אקרו הוא עמוד תמיכה מתכתי הניתן לכיוונון גובה, המשמש להעמדת תבניות היציקה מתחת לתקרת הבטון עד לשלב שבו הבטון מתקשה ומסוגל לשאת את עצמו.
העמוד מורכב מצינור חיצוני וצינור פנימי המחליקים זה בתוך זה, עם פין נעילה או בורג כיוונון שמאפשר קביעת גובה מדויק בהתאם לגובה התקרה בפועל.

לכל עמוד יש בדרך כלל ראש מתכוונן בחלקו העליון, לחיבור נוח לקורת העץ או המתכת שנושאת את לוחות התבנית, ובסיס תמיכה בחלקו התחתון לפיזור העומס על הרצפה או על הקרקע המהודקת.
באתר עבודה טיפוסי מציבים כמה עשרות עמודי אקרו ברשת סדורה, בהתאם לתוכנית פריסה שמכינים מראש.

אנחנו בקבוצת סמן ציוד בנייה מספקים את מגדלי האקרו לצד תבניות יציקה ורגלי תמיכה לבנייה כערכה אחת, כדי שהקבלן לא יצטרך להתאים ציוד ממספר ספקים שונים.
בפרויקטים שבהם נדרשת גישה גבוהה יותר לצורך פירוק ובנייה של התבנית, נעזרים גם בפיגומים ניידים שמאפשרים תנועה מהירה בין נקודות התמיכה בלי צורך בפירוק והרכבה מחדש בכל פעם.

איך מחשבים את המרווחים הנכונים בין עמודי התמיכה?

מרווח התמיכה בין עמודי האקרו נגזר משלושה גורמים עיקריים: עובי התקרה הנוצקת, סוג התבנית שנבחרה, ועומס העבודה הצפוי על השטח בזמן היציקה.
ככל שהתקרה עבה יותר, כך העומס על כל מטר מרובע גדל, ונדרש לצופף את המרווחים בין העמודים כדי לפזר את המשקל בצורה בטוחה.

לדברי מהנדס ביצוע המלווה אתרי יציקה, כל שינוי בעובי התקרה או בסוג התבנית מחייב בדיקה מחדש של מרווחי התמיכה, ולא ניתן להעתיק מרווחים מפרויקט קודם בלי אימות מול תוכנית הנדסית עדכנית.
הנחיה זו רלוונטית גם כשמדובר בהבדל של כמה סנטימטרים בלבד בעובי התקרה, מכיוון שהעומס לא גדל בצורה ליניארית פשוטה.

לכל עמוד אקרו יש עומס מדורג המצוין על ידי היצרן, ואת המרווח בפועל קובעים כך שהעומס על כל עמוד בודד לא יעלה על העומס המדורג שלו גם בתרחיש העמסה מרבי.
בפועל, מרווחי התמיכה מסומנים על גבי תוכנית פריסה שמכינה בדרך כלל חברת התבניות או מהנדס הביצוע, ואת הפריסה הזו מיישמים בשטח באמצעות רגלי תמיכה לבנייה ומגדלי אקרו במקביל, כשהאחרונים מספקים יציבות רבה יותר בנקודות עומס גבוה כמו אזורי קורות או פתחים בתקרה.

לדוגמה, בתקרה בעובי 20 סנטימטרים עם תבנית עץ סטנדרטית, מקובל להציב את עמודי האקרו במרווחים של כמטר עד מטר וחצי זה מזה, בעוד שבתקרה בעובי 30 סנטימטרים ומעלה נדרש לצופף את המרווח לכ-80 עד 100 סנטימטרים כדי לשמור על מקדם ביטחון מספק.
חריגה מהמרווח המחושב, אפילו של עשרות סנטימטרים בודדות, עלולה להעמיס על כל עמוד עומס גבוה מהעומס המדורג שלו ולגרום לשקיעה מקומית של התבנית עוד לפני שהבטון מספיק להתקשות.

אילו עומסים צריך לקחת בחשבון בתמיכת תקרה ביציקה?

העומס הראשון והמשמעותי ביותר הוא מה שמכונה "עומס מת", כלומר משקל הבטון הרטוב עצמו יחד עם משקל התבנית והקורות שנושאות אותו, עוד לפני שהבטון מתחיל להתקשות.
לצידו קיים "עומס חי", שכולל את משקל הפועלים, כלי העבודה וציוד היציקה שנמצאים על התבנית בזמן העבודה בפועל.

יש להוסיף לחישוב גם עומס דינמי הנוצר בזמן שפיכת הבטון ממשאבה או ממערבל, שכן זרם הבטון היורד יוצר לחץ נקודתי גבוה יותר מהמשקל הסטטי בלבד.
עומס זה מתחלק בין כל עמודי התמיכה בהתאם למרווח ולפריסה שנקבעה מראש, ולכן כל שינוי בקצב היציקה או בכיוון השפיכה עלול לשנות את חלוקת הלחץ בפועל.

לפני כל שימוש חוזר בעמודי אקרו יש לבדוק שאין כיפוף, חלודה מתקדמת או פגיעה במנגנון הנעילה, מכיוון שעמוד פגום עלול לשאת עומס נמוך משמעותית מהעומס המדורג שלו.
בעבודה בגובה מעל התקרה מומלץ להשלים את ההיערכות עם מעקות בטיחות ומעקות בטיחות רשת שמונעים נפילת אדם או חומרים אל מחוץ לשטח העבודה, ולאחסן את כלי העבודה בארגזים לכלי עבודה מסודרים במקום לפזר אותם על גבי התבנית.

כדי לקבל תמונה מספרית, תקרת בטון בעובי 20 סנטימטרים שוקלת בממוצע כ-480 קילוגרם למטר מרובע רק בעומס המת, ולסכום זה יש להוסיף את משקל התבנית והקורות שיכול להגיע לעשרות קילוגרמים נוספים למטר מרובע.
כאשר מוסיפים לכך עומס חי של פועלים וציוד, ועומס דינמי משפיכת בטון ממשאבה, סך העומס הכולל על אזור מוגבל יכול לעלות משמעותית מעבר להערכה הראשונית, ולכן אין להסתפק בחישוב גס אלא לבדוק את הנתונים מול טבלת העומסים של יצרן העמודים.

מה ההבדל בין תמיכה במגדלי אקרו לתמיכה ברגלי תמיכה בודדות?

רגל תמיכה בודדת מתאימה בעיקר לתקרות בגובה סטנדרטי, עד כשלושה מטרים בקירוב, ולעומסים בינוניים שבהם מספיק עמוד יחיד בכל נקודת תמיכה.
מגדל אקרו, לעומת זאת, בנוי ממספר עמודים המחוברים זה לזה במסגרת אחת, ומספק בסיס יציב יותר לתקרות גבוהות או לעומסים מרוכזים כמו אזורי קורות מרכזיות.

הבחירה בין השניים תלויה בגובה התקרה, בסוג התבנית ובתוכנית ההנדסית של הפרויקט, ולא בהעדפה אישית של הצוות בשטח.
בפרויקטים משולבים נעזרים בשני הפתרונות יחד, כשמגדלי האקרו ממוקמים בנקודות העומס הגבוה ורגלי התמיכה משלימות את שאר השטח, לעיתים בשילוב עם פיגום מדרגות למעבר בטוח בין מפלסי העבודה השונים באתר.

סוג תמיכה	גובה עבודה טיפוסי	יתרון עיקרי
רגל תמיכה בודדת	עד כ-3 מטרים	הקמה מהירה ומשקל נמוך
מגדל אקרו	מעל 3 מטרים ועד תקרות גבוהות	יציבות גבוהה בעומסים מרוכזים
שילוב עם פיגום נייד	לפי גובה הפרויקט	גישה נוחה לפירוק והרכבה של התבנית

שאלות נפוצות על תמיכת תקרות בפיגום אקרו

לפני שמזמינים ציוד לאתר, כדאי לבדוק גם את השאלות הבאות שלא תמיד עולות בשלב התכנון הראשוני.

כמה זמן לוקח להקים תמיכת תקרה שלמה באתר בינוני?

הקמה של תמיכת תקרה באתר בגודל בינוני אורכת בדרך כלל בין יום עבודה אחד לשלושה ימים, בהתאם לשטח התקרה ולמספר העמודים הנדרש.
אנחנו בקבוצת סמן ציוד בנייה עובדים מול לוחות זמנים מדויקים כדי שההקמה תסתיים בזמן שנקבע מול הקבלן ולא תעכב את מועד היציקה.

האם אפשר לשכור ציוד תמיכה במקום לרכוש אותו?

כן, במרבית הפרויקטים הקצרים משתלם יותר לשכור את הציוד מאשר לרכוש אותו.
אנחנו מציעים פיגומים להשכרה ושירותי השכרת ציוד בנייה לפרויקטים בכל אורך, כולל תנאי תשלום גמישים בהתאם לצרכי הפרויקט, כך שהתזרים של הקבלן לא נפגע בזמן העבודה עצמה.

מה עושים אם מגלים עמוד תמיכה כפוף או חלוד לפני היציקה?

עמוד עם כיפוף גלוי, חלודה מתקדמת או מנגנון נעילה שלא נסגר כראוי חייב לרדת משימוש מיידית ולהוחלף בעמוד תקין, גם אם הדבר דורש עיכוב קצר בלוח הזמנים.
שימוש בעמוד פגום עלול לגרום לכשל נקודתי שמתפשט לכל שטח התקרה ולא נשאר מוגבל לנקודה אחת.

האם נדרש אישור מהנדס לפני יציקת תקרה עם תמיכת אקרו?

ברוב הפרויקטים הבינוניים והגדולים נדרשת תוכנית פריסת תמיכה חתומה על ידי מהנדס ביצוע, במיוחד כשמדובר בתקרות עם פתחים, קורות רחבות או עומסים חריגים.
גם בפרויקטים קטנים מומלץ לוודא מול איש מקצוע שהפריסה בפועל תואמת את דרישות התקן לפני תחילת היציקה.

פיגום אקרו לתמיכת תקרות בטוחה עם קבוצת סמן ציוד בנייה

תמיכת תקרה טובה נבנית משילוב של ציוד תקני, חישוב מרווחים מדויק והתאמה לעומס האמיתי של הפרויקט, ולא מהעתקה של פריסה שהשתמשו בה באתר אחר.
אנחנו בקבוצת סמן ציוד בנייה, מהחברות המובילות בישראל בתחום הפיגום התקני, מספקים מגדלי אקרו, רגלי תמיכה לבנייה ותבניות יציקה עם תקן ישראלי ואחריות של עד 10 שנים, לצד התקנת תבניות וקונזולות להשלמת מערך היציקה.

הציוד שלנו מגיע עם שירות בפריסה ארצית ועמידה בלוחות זמנים מדויקים, ואפשר לשלב הזמנה של פיגום אקרו יחד עם מעקות בטיחות, ארגזים לכלי עבודה ופיגומים ניידים לפי הצרכים הספציפיים של האתר.
הצוות שלנו זמין לבדוק את הפרויקט שלכם ולהמליץ על פריסת התמיכה הנכונה לפני תחילת העבודה, כך שהיציקה תתבצע בבטיחות ובזמן שתוכנן מראש.
