מגדלי אקרו: תכנון תמיכות ועומסים ביציקות

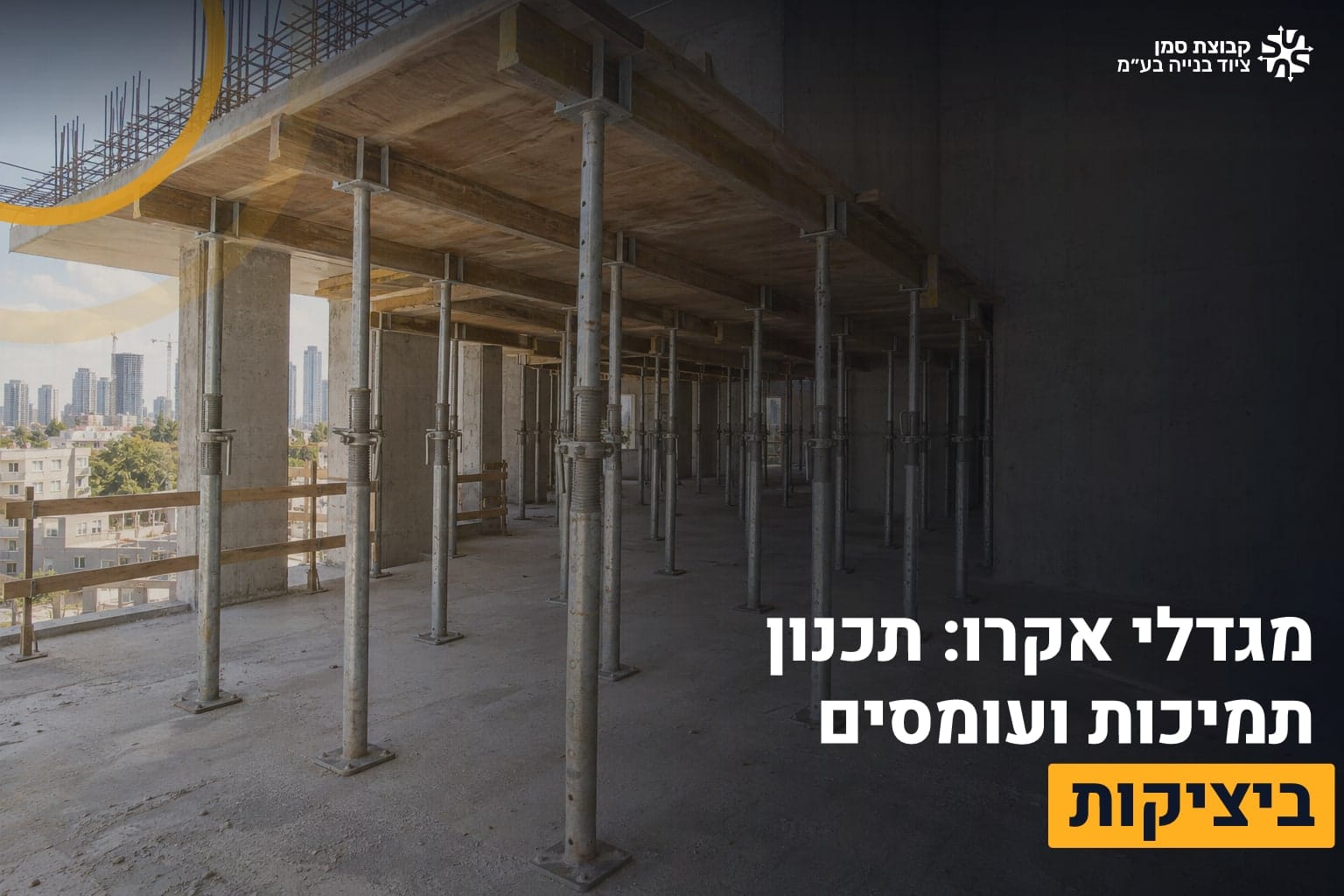

מגדלי אקרו הם מערכת תמיכה זמנית שמחזיקה את התבנית ואת הבטון הטרי עד שהתקרה מגיעה לחוזק שמאפשר לה לשאת את עצמה, והתכנון שלהם נשען על שלושה נתונים: עובי היציקה, מרווח הרגליים וגובה התמיכה.
העומס גדל עם העובי, הקיבולת של כל רגל יורדת ככל שמאריכים אותה, ואת הפירוק קובעים לפי חוזק הבטון ולא לפי הלוח הזמנים.
תקרה בעובי 25 ס"מ מטילה כ-6.25 kN למטר רבוע מהבטון לבדו, ועם התבנית ועומס העבודה מדובר בכ-8.75 kN למטר רבוע, כלומר בערך טון ורבע על כל רגל ברשת של 1.2 על 1.2 מטר.
את החישוב הסופי עושה מהנדס קונסטרוקציה, אבל מי שמבין את ההיגיון שמאחוריו מזמין ציוד נכון ומגיע ליציקה בלי הפתעות.

בקבוצת סמן ציוד בנייה אנחנו מספקים רגלי תמיכה לבנייה, תבניות יציקה וייעוץ מקצועי בבחירת ציוד בנייה, בכל רחבי הארץ ובעמידה בלוחות זמנים מדויקים.
רוצים לבדוק איזו מערכת מתאימה ליציקה הקרובה שלכם?
פנו אלינו ונתאים את הציוד לתוכנית העבודה.

אילו עומסים פועלים על מגדלי אקרו בזמן יציקה?

יש שני סוגי עומס שצריך להבחין ביניהם. "העומס המת" הוא משקל הבטון, ברזל הזיון והתבנית עצמה, והוא ידוע מראש.
בחישובי קונסטרוקציה מקובל להניח כ-2,500 ק"ג למטר מעוקב לבטון מזוין, כלומר כ-25 kN למטר מעוקב, ולכן כל סנטימטר של עובי תקרה מוסיף כ-0.25 kN לכל מטר רבוע.

"העומס החי" הוא כל מה שנוסף בזמן העבודה: פועלים, מרטטי בטון, צינור המשאבה, ערימות ברזל וציוד שמונח על התבנית.
הוא פחות צפוי, ולכן מהנדסים מוסיפים לו מרווח ביטחון.
יציקה במשאבה מסוכנת במיוחד כשהבטון נשפך במקום אחד ונערם, כי העומס המקומי באותה נקודה גבוה בהרבה מהממוצע.

לדברי מהנדס קונסטרוקציה שמלווה יציקות תקרה: "רוב הכשלים לא נובעים מרגל שנשברה.
הם נובעים מרגל שהוארכה יותר מדי, מבסיס שנשען על קרקע רכה, או מפירוק מוקדם מדי."

הטבלה הבאה היא דוגמה להמחשה בלבד.
היא מניחה תוספת של 2.5 kN למטר רבוע לתבנית ולעומס עבודה, ורשת רגליים של 1.2 על 1.2 מטר.
הקיבולת האמיתית של הרגל נקבעת לפי טבלת היצרן ולפי גובה ההארכה.

עובי התקרה	עומס כולל (kN/m²)	עומס על רגל אחת (kN)	בקירוב בטונות
20 ס"מ	7.5	10.8	1.1
25 ס"מ	8.75	12.6	1.3
30 ס"מ	10.0	14.4	1.5
40 ס"מ	12.5	18.0	1.8

הקפיצה בין 20 ל-40 ס"מ מגיעה לכמעט 70 אחוזים בעומס על כל רגל, ולכן תקרה עבה לא נתמכת באותה רשת כמו תקרה דקה.
קורה עמוקה מחמירה את התמונה: קורה בחתך 30 על 60 ס"מ מטילה כ-4.5 kN לכל מטר אורך, ולכן מתחתיה מצפיפים את הרגליים.

מעבר לעומס האנכי יש גם עומס אופקי, מהרוח, מצינור המשאבה או מתקרה משופעת.
מערכת בלי קשירה אופקית ואלכסונית יכולה להיות חזקה מספיק מבחינת העומס האנכי ועדיין לזוז הצידה.

דוגמה פשוטה מראה איך המספרים מצטברים.
בחדר של 6 על 5 מטר, כלומר 30 מטרים רבועים, ובתקרה בעובי 25 ס"מ, העומס הכולל הוא כ-262 kN, שהם כ-27 טון.
ברשת של 1.2 על 1.2 מטר כל רגל נושאת שטח של 1.44 מטר רבוע, ולכן נדרשות לפחות 21 רגליים, ועוד רגליים נוספות מתחת לקורות ובקצה הפתחים.
מי שמזמין ציוד לפי שטח התקרה בלבד, בלי להוסיף את האזורים המוגברים, יגלה בשטח שהכמות לא מספיקה.

איך קובעים מרווחים וגובה בין רגלי התמיכה?

הנקודה הראשונה היא ההארכה. רגל תמיכה "טלסקופית" (צינור פלדה שנכנס בתוך צינור אחר ונקבע בגובה הרצוי בעזרת פין ואום) חזקה ביותר כשהיא קצרה.
ככל שמאריכים אותה, היא רגישה יותר לכיפוף, והקיבולת שלה יורדת.
לכן לא מסתכלים על "טון לרגל" כמספר קבוע אלא על טבלת עומסים שמתייחסת לגובה.

הנקודה השנייה היא הרשת.
אחרי שהמהנדס קובע את העומס, מחלקים אותו בין הרגליים.
במקומות שבהם העומס מרוכז, מתחת לקורות, ליד עמודים ובקצה פתחים, הרשת מצטופפת.
באזורים של תקרה דקה אפשר לפרוש אותה ברווחים רחבים יותר, והחיסכון בציוד ניכר.

הנקודה השלישית היא הרכיבים שבין הרגל לתבנית.
על "ראש מזלג" (חלק עליון שמחזיק את הקורה) מונחות קורות ראשיות, ומעליהן "קורות משנה" שנושאות את לוחות התבנית.
מרווח הקורות המשניות תלוי בעובי הלוח ובעומס, ולכן שיבוץ תבניות מסודר מראש קובע בפועל איפה ייפלו הרגליים ואיך תיראה הרשת.

רגל טובה על ראש לא מיושר לא תעזור.
אם אין חפיפה מלאה בין הקורה למזלג, או אם הרגל לא עומדת אנכית, העומס עובר לנקודה אחת ואפשר לאבד שליטה.
בקבוצת סמן ציוד בנייה אנחנו מתאימים את הרכיבים זה לזה כך שהמערכת נשארת עקבית מהרגל ועד התבנית.

כשגובה הקומה גדול, אפשר לשלב רגל תמיכה עם מערכת נוספת שמקצרת את ההארכה של כל רגל, ובמקרים כאלה המהנדס יקבע גם קשירה בין הרגליים לאורך הגובה.
ההחלטה הזאת משפיעה על כמות הציוד ועל זמן ההקמה, ולכן כדאי לקבל אותה בשלב התכנון ולא ביום ההקמה.

מה בודקים בשטח לפני שמתחילים ליצוק?

הבדיקה לפני יציקה קצרה יותר מהחישוב, אבל היא זו שמגלה טעויות ביצוע.
רשימה מעשית:

• בסיס יציב: כל רגל עומדת על "פלטת בסיס" (לוח פלדה או עץ שמפזר את העומס על שטח גדול יותר), על קרקע מהודקת או על תקרה קודמת שמסוגלת לשאת.
• אנכיות: הרגליים ישרות, הפינים נעולים והאומים מהודקים עד הסוף.
• התאמה לתוכנית: מספר הרגליים, הרווחים והגבהים זהים למה שאושר, כולל מתחת לקורות.
• קשירה: יש חיבורים אופקיים ואלכסוניים במקומות שהתוכנית דורשת.
• הגנת קצה: מעקות בטיחות בהיקף התקרה ובפתחים, לפני שמעלים פועלים.
• תיעוד: צילום המערכת ואישור מהנדס או מי שהוסמך לכך.

במבנה רב קומות צריך לבדוק גם מה קורה מתחת.
העומס של תקרה חדשה עובר דרך הרגליים אל התקרה שמתחתיה, ואם היא עדיין צעירה, משאירים בה תמיכות מתאימות.
זו טעות נפוצה לפרק את כל הקומה התחתונה "כי היא כבר יצוקה".

בנוסף, כדאי לוודא שיש מספיק ציוד לפני היום הראשון.
כשהיקף היציקה גדול, השכרת ציוד בנייה לתקופה מוגדרת מאפשרת לקבל את הכמות המדויקת בלי להחזיק מלאי שלא משתמשים בו אחר כך.

הבדיקה לא נגמרת כשהיציקה מתחילה.
בזמן היציקה צריך שאדם אחד יעמוד ויבחן את המערכת: האם רגל שוקעת, האם היא נוטה, והאם נשמע רעש חריג מהמבנה.
אם מזהים סימן כזה, עוצרים את המשאבה, מפנים את האזור ומחכים להחלטה של המהנדס.
עצירה של כמה דקות עולה הרבה פחות מתיקון תקרה שנסדקה.

מתי מפרקים את התמיכות ולמה לא ממהרים?

הפירוק נקבע לפי חוזק הבטון ולא לפי מספר הימים.
בטון שנוצק בחורף מתקשה לאט יותר מבטון שנוצק בקיץ, ושני אתרים שיצקו באותו יום יכולים להגיע למועד פירוק שונה.
כדי לדעת איפה הבטון עומד, לוקחים בזמן היציקה "קוביות בדיקה" (דגימות קטנות של אותו בטון) ושולחים אותן למעבדה בגיל שנקבע.

רק כשהתוצאה מגיעה לערך שהמתכנן דרש, מפרקים.
את הפירוק עושים לפי הסדר שהמהנדס קבע, ובדרך כלל מאמצע הפתח אל הקצוות, ובקונסולות מהקצה החופשי לכיוון הקיר.
פירוק פתאומי של כל הרגליים בבת אחת מעביר לתקרה את כל העומס בפעם אחת, ותקרה צעירה עלולה להיסדק.

יש מקרים שבהם משאירים חלק מהתמיכות או מחזירים אותן אחרי פירוק התבנית, כדי להעביר את העומס לבטון בהדרגה.
זה נכון במיוחד כשמתוכננת יציקה נוספת מעל.
כל החלטה כזאת באה מהתוכנית, ולא מהניסיון של הצוות בשטח בלבד.

הפירוק הוא גם הזדמנות לבדוק את הציוד.
רגל עם הברגה פגומה, פין עקום או צינור שנחבט לא חוזרת למחסן ולא יוצאת שוב לשטח.
ציוד שנשמר ומתוחזק נכון מאריך את חיי המוצר, ואנחנו נותנים על מוצרים אחריות של עד 10 שנים.

שאלות נפוצות על תמיכות ועומסים ביציקות

כמה תשובות קצרות לשאלות שעולות בדרך כלל בין התכנון ליציקה.

האם אפשר להשתמש באותה רשת רגליים לכל התקרה?

לרוב לא.
אזורים עם קורות, עמודים או תקרה עבה יותר דורשים רגליים צפופות יותר. מגדלי אקרו מתוכננים לפי העומס המקומי, ולכן ברוב היציקות תהיה יותר מרשת אחת באותה קומה.

מי מאשר את תוכנית התמיכות לפני היציקה?

מהנדס קונסטרוקציה או מתכנן השלד של הפרויקט.
הספק מספק טבלאות עומסים ומפרט של הציוד, אבל האחריות לתוכנית היא של המתכנן ושל מנהל העבודה באתר.

מה עושים כשהקרקע מתחת לתמיכות לא יציבה?

מהדקים את הקרקע ומניחים פלטות או אדני עץ רחבים שמפזרים את העומס.
קרקע רטובה או לא ישרה מצריכה טיפול לפני שמתחילים להציב, כי שקיעה של רגל אחת מעבירה עומס לרגליים שלידה.

כדאי לשכור או לקנות ציוד תמיכה?

זה תלוי בתדירות.
פרויקט בודד או יציקה חד פעמית מתאימים לשכירות.
קבלן שיוצק תקרות באופן קבוע ירוויח מרכישה, כל עוד הוא מתחזק את הציוד ושומר על הטבלאות של היצרן.

מגדלי אקרו ביציקות עם קבוצת סמן ציוד בנייה

יציקה בטוחה מתחילה בהבנה של העומס, ממשיכה ברשת רגליים מחושבת ובדיקה בשטח, ומסתיימת בפירוק לפי חוזק הבטון.
מי שעוקב אחרי ארבעת השלבים האלה מפחית סיכון ומקצר זמני עבודה, כי אין צורך לתקן מה שהיה צריך להיבדק מראש.

בקבוצת סמן ציוד בנייה אנחנו מלווים את הבחירה: רגלי תמיכה, תבניות יציקה, שיבוץ תבניות ומעקות בטיחות להגנה בהיקף.
הציוד מגיע בכל רחבי הארץ בלוחות זמנים מדויקים, ויש אפשרות לתשלום בסיום העבודה.
תכננתם יציקה ורוצים להיות בטוחים שמגדלי אקרו מתאימים לעומסים שלכם?
צרו איתנו קשר ונבנה יחד את ההיקף הנכון.
